Líneas en una Instalación Eléctrica Domiciliaria


En todo trabajo de una Instalación Eléctrica Domiciliaria, se debe empezar por lo primero, es decir; de cómo llega el fluido eléctrico a una vivienda hasta la última instalación eléctrica en la casa, a esto se les denomina líneas.

Estamos hablando de las líneas de baja tensión de 110v y 220v. Dentro de una instalación eléctrica podemos identificar hasta cuatro líneas estas son la línea de alimentación, línea principal, línea seccional y líneas de circuito; cada una bién definida dentro de la red domiciliaria. vea en qué consiste cada una de las líneas eléctricas.

LÍNEAS ELÉCTRICAS EN UNA INSTALACIÓN DOMICILIARIA

1. Línea de Alimentación

Es la línea que alimenta desde la red eléctrica de la empresa prestataria del servicio hasta el medidor de energía.

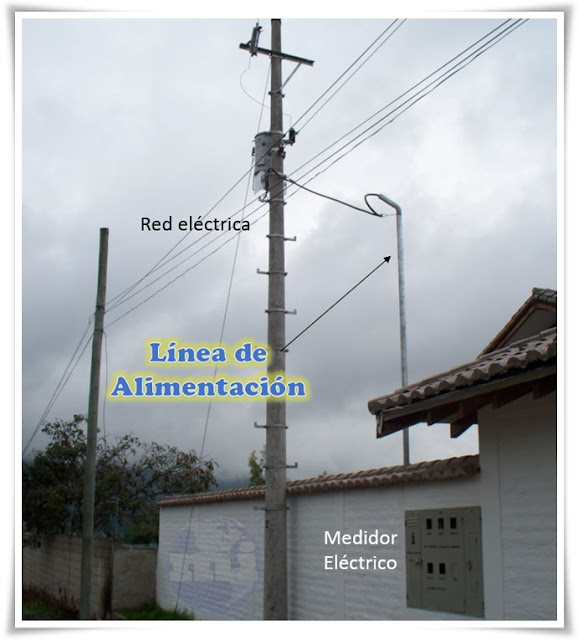

Linea de alimentacion de la red eléctrica

2. Línea Principal

Es la línea que vincula los terminales o bornes del medidor eléctrico hasta los terminales de entrada del tablero general de la vivienda.

3. Línea Seccional

Es la línea que vincula la salida de los terminales del Interruptor General con los terminales de entrada de las llaves termomagnéticas.

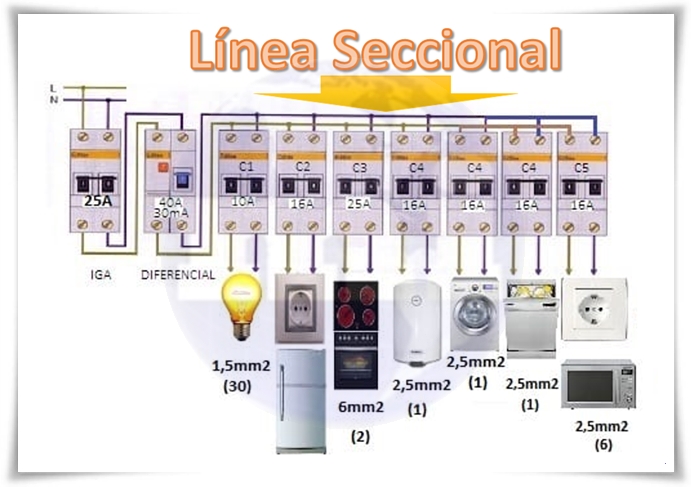

Linea Seccional

4. Líneas de Circuito

Esta línea conecta los terminales de salida del las llaves termomagnéticasa los diferentes circuitos como: iluminación, alimentación y especiales  hasta los puntos de conexión de los aparatos eléctricos (Termas, cocinas eléctricas, duchas, lavadoras, etc.)

Lineas de circuito
